创建法兰盘
1.绘制草图1
点击工具条上的【创建草绘】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择俯视基准面作为草绘平面。
也可以在特征树窗口上选择俯视基准面。
此时会进入草图绘制环境。
点击草图工具条上的【绘制圆】命令按钮。
在原点处单击确定圆心，通过键盘输入半径50，【Enter键】确认。
单击工具条上的【结束草绘】命令按钮完成草绘。
或者也可以在图形区右键菜单结束草绘。

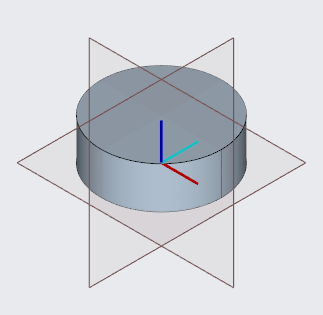

2.创建拉伸体1
点击工具条上的【拉伸】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择刚才绘制的草图1，拖动鼠标实时预览拉伸体。
通过键盘输入指定拉伸深度为25，【Enter】键确认。
3.绘制草图2
点击工具条上的【创建草绘】命令按钮。

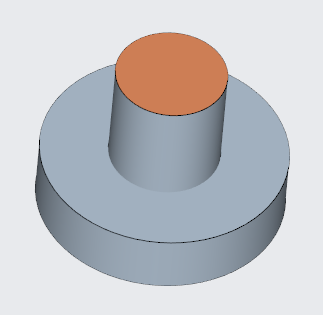

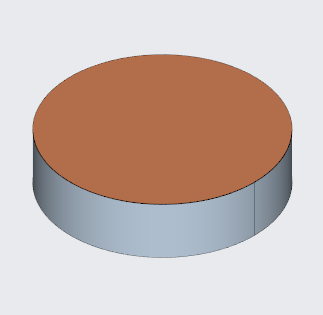

根据程序窗口左下角的命令提示，在图形区选择刚刚创建的拉伸体的顶面为草绘平面。
此时会进入草图绘制环境。
点击草图工具条上的【绘制圆】命令按钮。

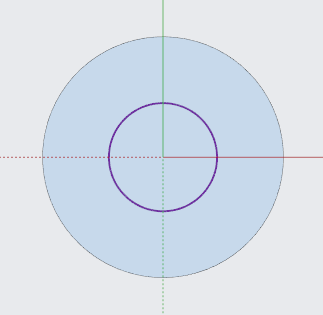

在原点绘制半径为22.5的圆。
单击工具条上的【结束草绘】命令按钮完成草绘。

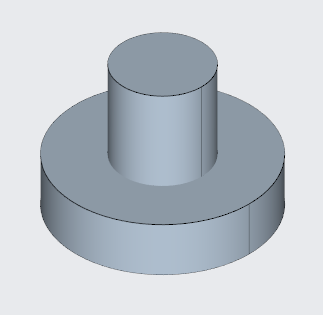

4.创建拉伸体2
点击工具条上的【拉伸】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择刚才绘制的草图2，拖动鼠标实时预览拉伸体。通过键盘输入指定拉伸深度为45，【Enter】键确认。
5.合并
通过以上步骤创建好了两个拉伸体，此时特征树窗口如下：
在YI3D建模软件中，特征树上每个顶层的实体都是一个独立的主体。由于后续我们要创建一个拉伸切除来将以上创建的拉伸体1、拉伸体2的中间挖空掉。
我们首先要将拉伸体1、拉伸体2合并成一个主体。
点击工具条上的【合并】命令按钮。
根据程序窗口左下角的命令提示，在图形区分别选择拉伸体1和拉伸体2，按下【Enter】键确认。
此时拉伸体1和拉伸体2就合并成了一个主体。
从特征树上可以看到，拉伸体2成为了拉伸体1的一个子结点。

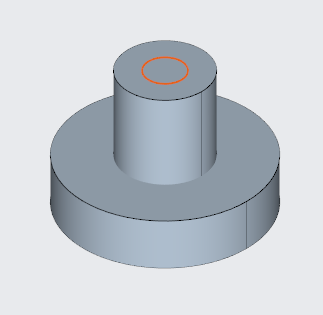

6.绘制草图3
点击工具条上的【创建草绘】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择拉伸体2的顶面为草绘平面。
此时会进入草图绘制环境。
点击草图工具条上的【绘制圆】命令按钮。

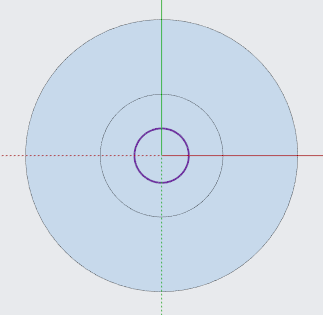

在原点绘制半径为10的圆。
单击工具条上的【结束草绘】命令按钮完成草绘。

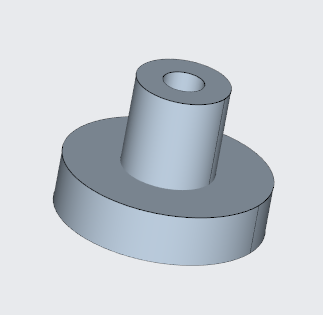

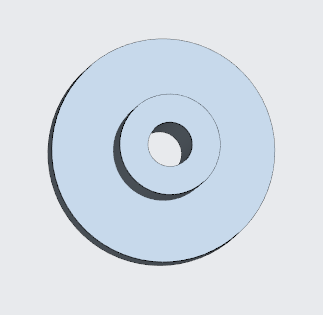

7.创建拉伸体-切除3
点击工具条上的【拉伸切除】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择上一步创建的草图3。

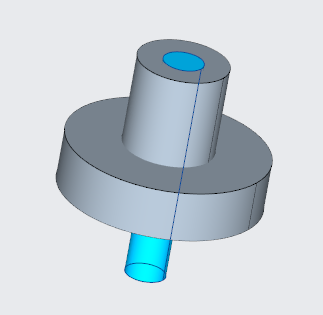

拖动鼠标实时预览拉伸切除体，直至完全贯穿之前创建的拉伸体1和拉伸体2。
鼠标左键单击确认。
8.绘制草图4
点击工具条上的【创建草绘】命令按钮。

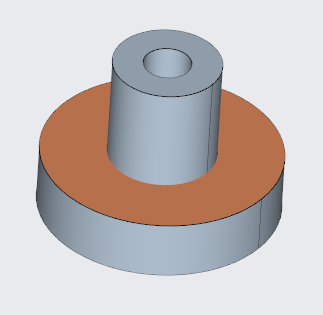

根据程序窗口左下角的命令提示，在图形区选择如下实体面为草绘平面。
此时会进入草图绘制环境。
点击草图工具条上的【绘制圆】命令按钮。

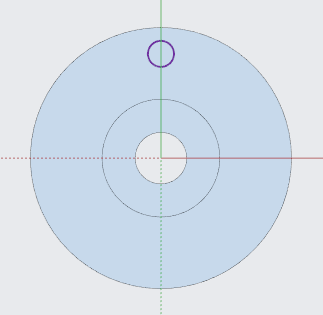

移动鼠标会在程序窗口的右下角实时看到圆心位置。通过键盘输入圆心坐标：0,40，按下【Enter】键确认。
再通过键盘输入半径5，按下【Enter】键确认。
点击工具条上的【环形阵列】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择刚刚绘制的圆。
按下【Enter】或空格键确认。
指定原点为环形阵列的中心，然后在弹出的环形阵列对话框中输入如下值：

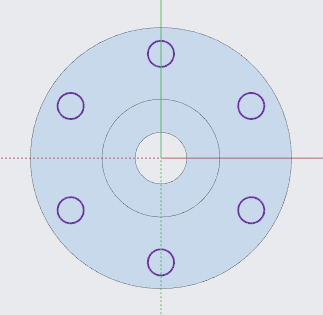

点击【确认】按钮，就会创建如下6个圆：
单击工具条上的【结束草绘】命令按钮完成草绘。

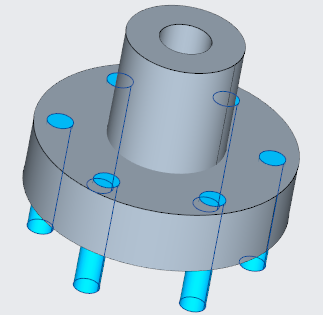

9.创建拉伸体-切除4
点击工具条上的【拉伸切除】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择上一步创建的草图4。
拖动鼠标实时预览拉伸切除体，直至完全贯穿底座。
鼠标左键单击确认。

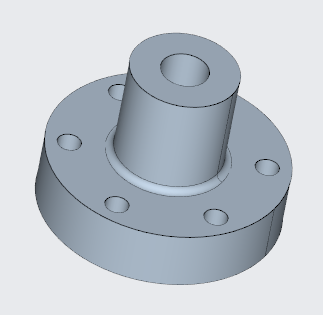

10.创建圆角
点击工具条上的【圆角】命令按钮。

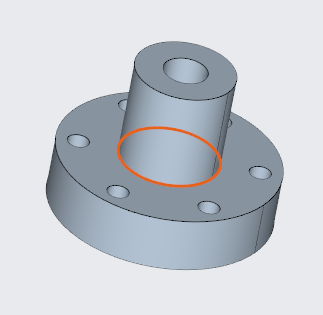

根据程序窗口左下角的命令提示，在图形区选择如下图所示的边：
按下【Enter】或空格键确认。
在弹出的圆角对话框中输入圆角半径3。
点击【确认】按钮完成圆角命令。
11.创建倒角
点击工具条上的【倒角】命令按钮。

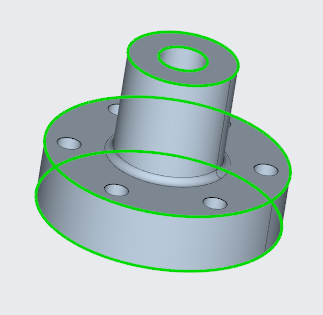

根据程序窗口左下角的命令提示，在图形区选择如下图所示的4条边：
按下【Enter】或空格键确认。
在弹出的倒角对话框中输入距离2。
点击【确认】按钮完成倒角命令。

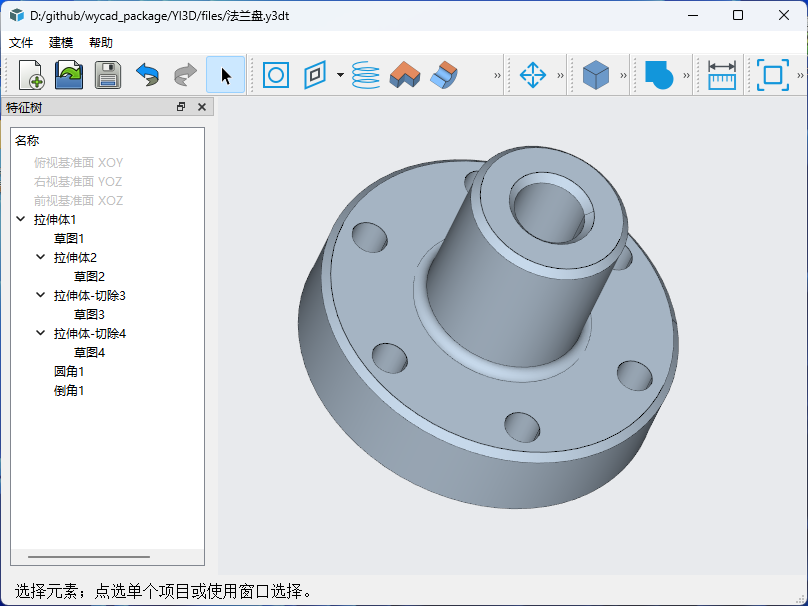

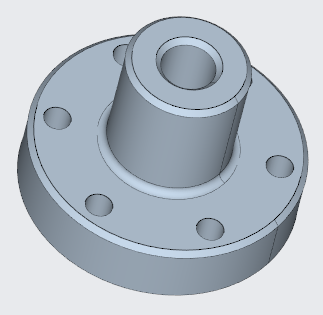

至此，我们就完成了法兰盘模型的创建了。
